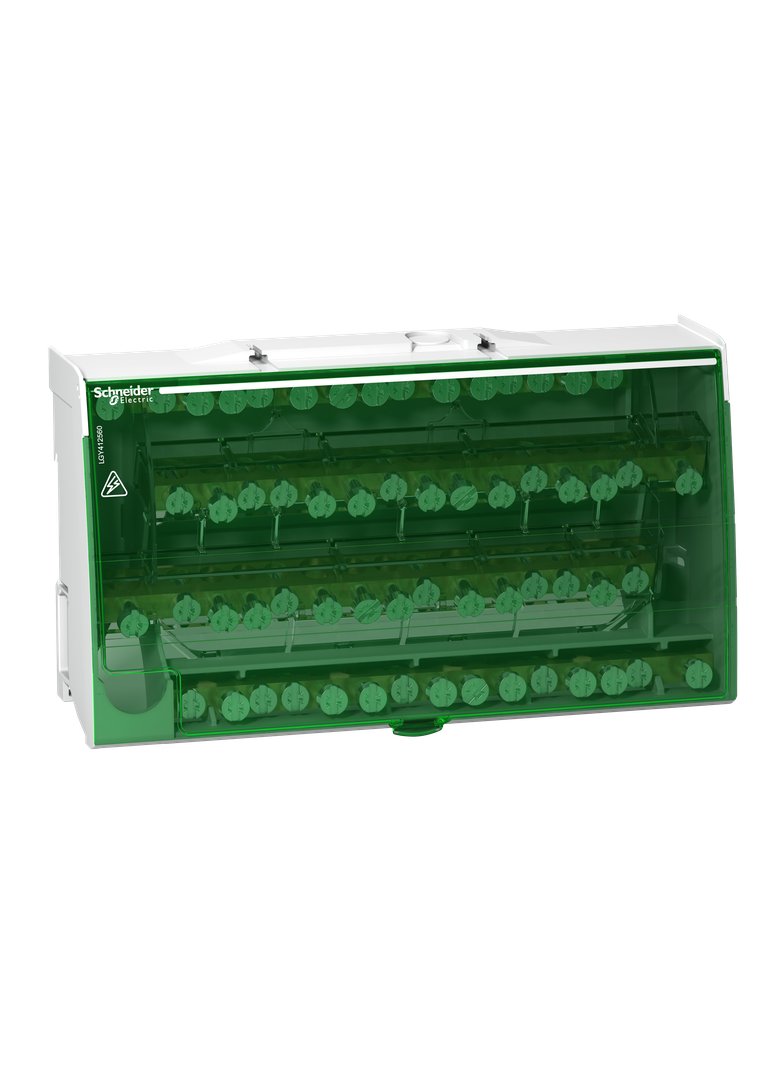

Blok dystrybucyjny Acti9 śrubowy 60 otworów 125A 4P

Śrubowe bloki dystrybucyjne Linergy DS mogą być instalowane na standardowej szynie Din lub na płycie montażowej. Jest przeznaczony do instalacji 4P. Liczba biegunów wynosi 4. Całkowita pojemność przyłączeniowa wynosi 60 otworów (4×15). Znamionowy prąd roboczy Ie wynosi 125A. Znamionowy szczytowy prą d wytrzymywany Ipk/60ms wynosi 18k, Ipk/6ms wynosi 28k. Znamionowy krótkotrwały prąd wytrzymywany Icw zgodnie z normą IEC/EN 60947-7-1 wynosi 4,2kA ms/1s. Szerokość w modułach o szerokości 9 mm wynosi 20. Objętość zacisków wynosi 1×9 mm średnicy, 3×8,5 mm średnicy, 4×6,5 mm średnicy. Znamionowe napi ęcie izolacji Ui wynosi 500V AC. Znamionowe napięcie udarowe Uimp wynosi 8kV. Znamionowe napięcie robocze Ue wynosi 230VA C (Ph/N), 440V AC (Ph/Ph). Częstotliwość robocza wynosi 50/60Hz. Stopień zanieczyszczenia wynosi 3. Kategoria przepięciowa to III. Zgodnie z normą IEC/EN 60947-1 wytrzymałość die lektryczna wynosi 2500V AC. Przekrój poprzeczny rdzenia wynosi 35 mm2. Wymiary wynoszą (wys.) 100 mm x (szer.) 162 mm x (gł.) 50,5 mm. Waga wynosi 559g. Temperatura pracy wynosi od -25°C do +55°C. Jest zgodny z normami IEC/EN 60947-7-1 i IEC/EN 61439-1 & 2.
