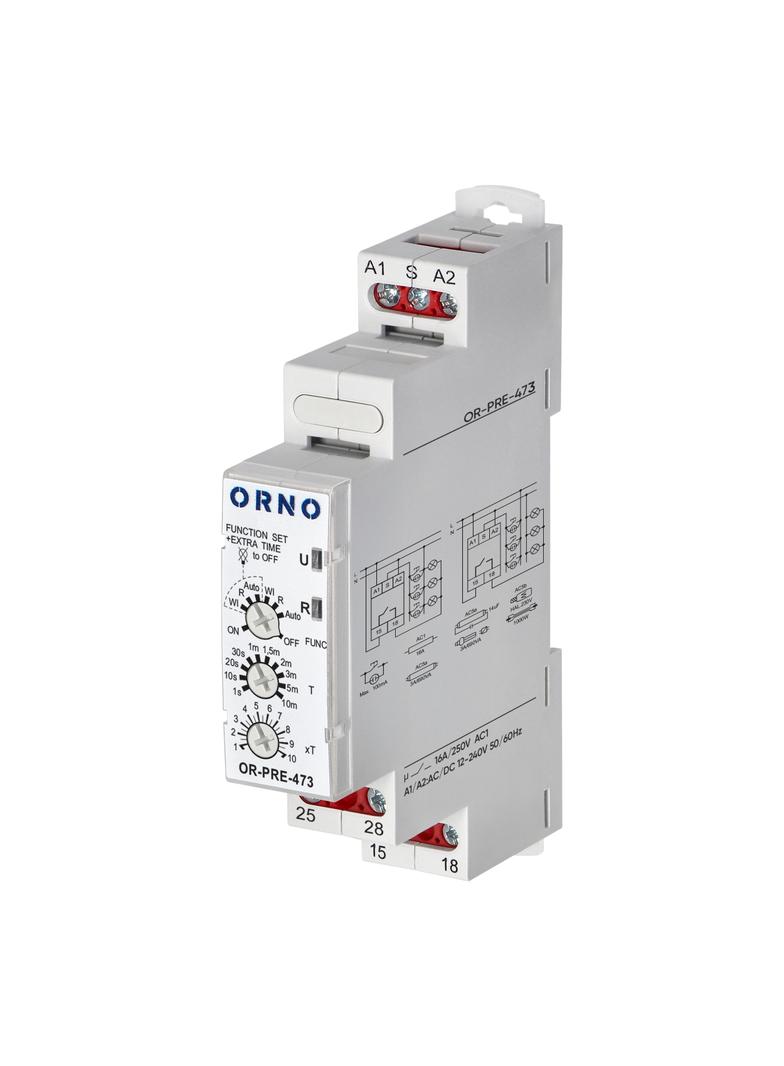

Automat schodowy Economic, 6 trybów pracy, 230 VAC

Automat schodowy Economic to urządzenie modułowe przeznaczone do sterowania obwodami elektrycznymi w instalacjach oświetleniowych. Urządzenie znajduje zastosowanie zarówno w przestrzeniach domowych, jak i przemysłowych, gdzie może sterować oświetleniem, wentylacją, ogrzewaniem czy sygnalizacją.

Przekaźnik jest zasilany napięciem 230V AC/DC przy częstotliwości 50/60Hz. Posiada jeden styk zwierny o znamionowym prądzie przełączania 16A dla 250V AC i 24V DC. Maksymalna moc wynosi 4000VA.

Model posiada aż 6 trybów pracy:

- załączenie na nastawiony czas wyzwalane włączeniem napięcia zasilania lub zamknięciem zestyku sterującego S (AUTO),

- opóźnione wyłączenie sterowane zestykiem S ®,

- załączenie na nastawiony czas sterowane zamknięciami zestyku sterującego S z funkcją wyłączenia przekaźnika wykonawczego R przed upływem czasu T (Wi),

- trwałe załączenie zestyku (ON) / trwałe rozłączenie zestyku (OFF),

- tryby AUTO, R oraz Wi mogą pracować z dodatkowym trybem EXTRA TIME, w którym po odmierzeniu czasu z trybu podstawowego, zestyk R zostaje wyłączony na czas 1s, a potem ponownie załączony na czas 10s. Po odmierzeniu czasu 10 s zestyk R zostaje rozłączony.

Produkt przeznaczony jest do montażu na szynę DIN 35 mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy – górny i dolny. Urządzenie posiada zaciski na przewody o przekroju do 2,5 mm².

Kompaktowe wymiary wynoszące 65×18×90 mm oraz szerokość jednego modułu zapewniają wygodny montaż i oszczędność miejsca w rozdzielni.

Produkt spełnia normy EN/IEC 60529.
